►描述 |
|
VTC 系列微型通孔滑环是微型中心带孔滑环.又称为微型过孔滑环,紧凑型过孔滑环.
标准的VTC7系列滑环,其轴的中心位置有直径0~7mm 的通孔。此类滑环结合标准通孔式 滑环与帽式滑环的特点,采用多触点贵金属纤维刷,接触彩色耐高温导线 , 长寿命设计,精密双滚珠轴承,铝合金外壳。具有工作可靠,驱 动扭矩低、电气噪音低、体积极其小等特点,适用于微弱信号或小功率电流传输。
标准VTC7微型过孔滑环可提供1~12路传送电源、信号或多路并列提高载流量等. 广泛应用在安防、自动化设备中。 |

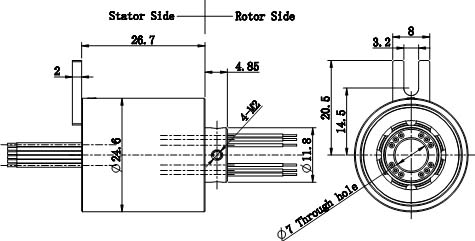

►尺寸 |
(单位mm) |
![](/pic/big/tc7-12_outline.jpg) |
►型号列表 |
|
|
►编码规则 |
|
![VTC系列滑环命名规则](/pic/name_rule/VTC-code-rule.jpg) |
►性能参数 |
|
额定转速
|
300 RPM |
|
额定电压 |
240 VAC/DC |
工作温度 |
-30 ℃~+80 ℃ |
额定电流 |
2A/路 |
耐压 |
600 V DC @ 50Hz |
|
绝缘电阻 |
>=200 MΩ @ 600 V AC |
电子噪音 |
不超过60 mΩ |
壳体材料 |
铝合金 |
|
►特点 |
|
●0~7mm通孔,1~12通路可选); |
●紧凑结构,满足微型化需求,最小的通孔式导电滑环; |
●铝合金的主轴及外壳,较好的屏蔽性能; |
●可提供不同电气通路组合; |
●采用金对金触点,保证极低接触电阻和超长工作寿命; |
●可传输视频,控制,传感,电源,以太网 |
●适合于中小型系统微弱控制信号; |
●无需维护. |
|
►典型应用 |
|
●旋转平台; |
●包装机械; |
●电缆卷筒; |
●干燥、搅拌设备; |
●测试设备; |
●机器人和旋转传感器 |
●展台设备 |
●医疗设备 |
|
►可选项 |
|
●更高的电压,电流可选; |
●更高转速; |
●更宽的温度范围; |
●更高的防护级别; |
●出线方向可选择; |
●安装法兰. |
●壳体材料; |
|
|
