微型组合滑环

产品名称：微型组合滑环

产品编号：VHSM-FA1D4

详细说明：

►描述

组合滑环又称为混合滑环,流体滑环,混合旋转接头等。是一种电缆及管线的防缠绕装置.这类滑环的中心有旋转接头，可用于传递液压、气动等。微型组合滑环是在微型通孔式滑环的基础上升级而来,使用注塑一体成型的生产工艺，便于批量生产可以方便快捷的按客户要求来定制电流、电压等.是目前使用最小、最具性价比的组合导电滑环。
本组合滑环具有体积小,扭矩小,安装便利的优点,尤其适合低速小型自动化设备

VHSM-FA1D4是标准的组合滑环，其轴的中心位置的旋转接头,可以直接插入4mm气管，其通径为2.5mm,
滑环的主体外径仅33.6mm,长度根据通路数及电流大小确定.

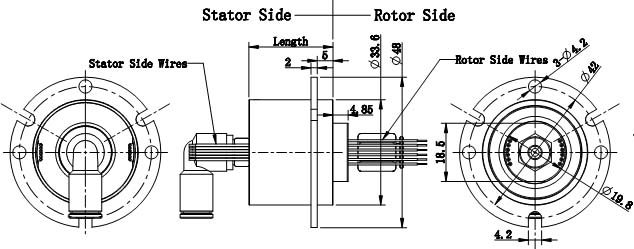

►尺寸

(单位mm)

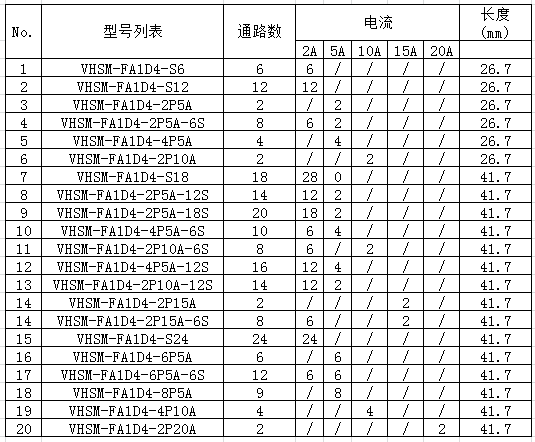

►编码规则

►性能参数

工作电压	380V AC/DC
电流	2A、5A、10A、20A/路
转速	60转/分
绝缘电阻	100MΩ @500VDC
耐压	AC 600V @60Hz, 60S
电气噪音	70毫欧 MAX @5rpm,50milliamps,6V DC
接触材料	贵金属
导线规格	铁氟龙线
工作温度	-20℃～+80℃
储藏温度	-30℃～+90℃

►特点

●尺寸紧凑；	●模块化设计,通路数可定制；
●信号,功率可同时传递；	●微弱信号可传递；
●无需维护；

►典型应用

●旋转平台；	●包装机械；
●电缆卷筒；	●干燥、搅拌设备；
●测试设备；	●机器人和旋转传感器
●展台设备	●医疗设备

►可选项

●更高的电压，电流可选;	●更高转速;
●更宽的温度范围;	●更高的防护级别;
●出线方向可选择;	●安装法兰.
●壳体材料；
