| ►描述 |
|
|
大电流滑环根据实际用途又成为焊接机滑环，电镀槽滑环，接地滑环，接地汇流环，大电流汇流环，大电流集流环,变位机滑环等.
VHC65-1P600A导电滑环用于传输单路600A电流，转子和定子分别通过铜带引出，导电滑环主轴采用耐高温树脂压合而成，具有尺寸稳定，耐高温的特点。使用可靠的铜合金接触材料实现大电流传递。
大电流滑环使用优质电刷材料和黄铜材料，经过研磨的接触面，确保大面积接触，接触电阻极低，使用可靠。电刷补偿装置确保磨损后电刷接触依然可靠接触。
良好的散热设计、可靠的结构及优质的接触材料，使得 VHC65-1P600A导电滑环稳定运行在60RPM。具有较大的温度使用范围和多种安装方式。 |

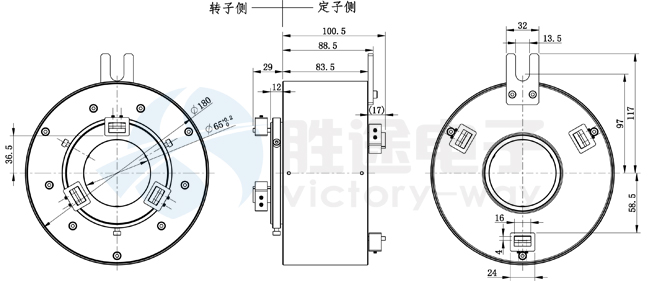

| ►尺寸 |
(单位mm) |
 |
| ►编码规格 |
|
 |
| ►性能参数 |
|
| 工作电压 |
380V AC/DC |
| 电流 |
600A/路 |
| 转速 |
60转/分 |
| 绝缘电阻 |
100MΩ @500VDC |
| 耐压 |
AC 600V @60Hz, 60S |
| 电气噪音 |
不大于1毫欧 MAX @5rpm,50milliamps,6V DC |
| 接触材料 |
铜金属 |
| 导线规格 |
铜带 |
| 工作温度 |
-20℃～+80℃ |
| 储藏温度 |
-30℃～+90℃ |
|
| ►特点 |
|
| ●主轴使用一体成型工艺； |
●模块化设计,通路数可定制； |
| ●信号,功率可同时传递； |
●极低的接触电阻； |
| ●无需维护； |
|
|
| ►典型应用 |
|
| ●旋转平台； |
●电镀设备； |
| ●变位机； |
●焊接设备； |
|
| ►可选项 |
|
| ●更高的电压，电流可选; |
●更高转速; |
| ●更宽的温度范围; |
●更高的防护级别; |
| ●出线方向可选择; |
●安装法兰. |
| ●壳体材料； |
|
|
