12通路标准帽式滑环

12通路标准帽式滑环
产品名称:12通路标准帽式滑环
产品编号:VSR-SC12
详细说明:

  SC系列滑环是标准的帽式滑环,金-金接触材料的,彩色耐高温导线,双触点接触,精密双滚珠轴承,90°V型槽结构降低转动扭矩,防火阻燃的工程塑料外壳,带安装法兰。具有工作可靠,驱动扭矩低、电气噪音低、体积小等特点。可提供6路、12路。24路传送电源、信号或多路并列提高载流量等.

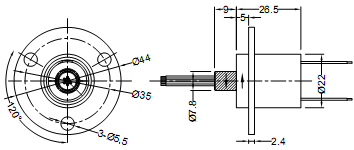

A.)尺寸图 (单位:毫米)


B.)性能规格

 通路数  1~12通路
 工作电压  240V AC/DC
 电流  2A/路
 转速  300转/分
 绝缘电阻  1000M@500VDC
 耐压  AC250V@60Hz, 60S
 电气噪音  60 milliohms MAX @ 5~10 rpm,50milliamps,6V DC
 导线规格  28#镀银铁氟龙线
 导线长度  250mm
 工作温度  -20℃~+80℃
 储藏温度 -30℃~+90℃

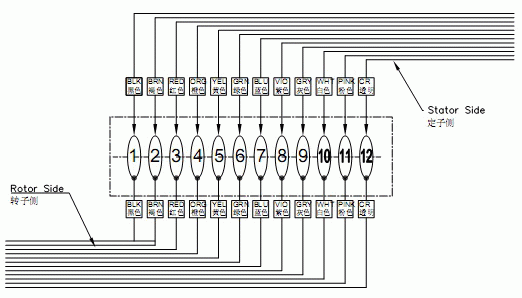

C.) 线序图


D.)特点
     ●尺寸紧凑,满足产品小型化的需求。
     ●双精密滚动轴承支撑,低扭矩,长寿命。
     ●可传输电源、数据信号。
     ●多种规格的法兰方便选择。


E.)应用
     ●CCTV监控系统;
     ●医疗设备;
     ●机器人;
     ●实验设备;


F.)可选项
     ●更高的转速
     ●金属外壳
     ●导线末端接插件及热缩套
     ●导线长度

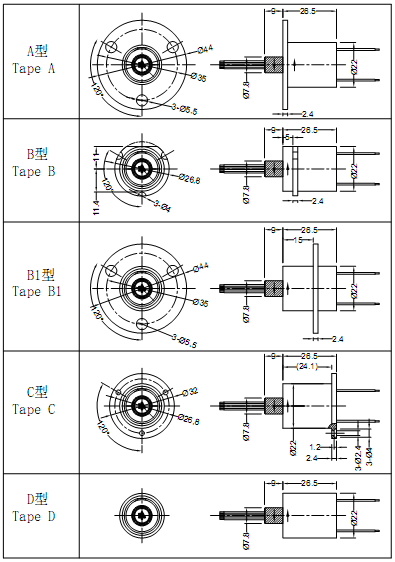

G:)其他类型法兰 (包括但不限于以下)
